Огневент®-К представляет собой огнестойкий кабельный короб, изготовленный из огнезащитных панелей. Короб поставляется отдельными секциями состоящими из боковин, днища и крышки.
Предел огнестойкости короба составляет
- Толщина стенки 30 мм - 90 минут.
- Толщина стенки 48 мм - 150 минут.
- Толщина стенки 60 мм – 180 минут.
- Огнестойкий кабельный короб ОгнеВент-К предназначен для сохранения работоспособности проложенных в нем электрических и оптических кабелей при воздействии на них пожара снаружи.
- Огневент®-К используется для защиты кабеля от огня, высокой температуры и механического воздействия. Используется при прокладке кабельных линий систем противопожарной защиты, незаменим при строительстве высотных зданий./li>
Рекомендация по использованию
- Огнестойкие кабельные короба ОгнеВент-К поставляют в разобранном виде (днище, крышка, боковина, соединительные пластины).

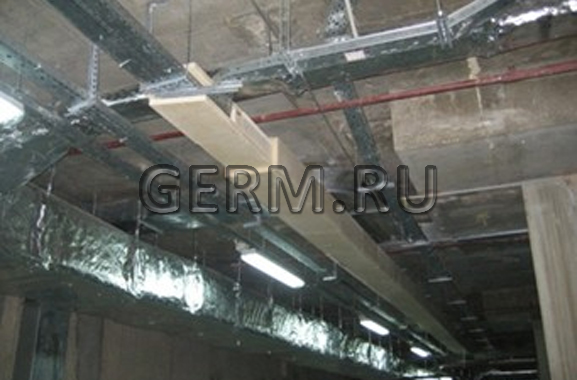

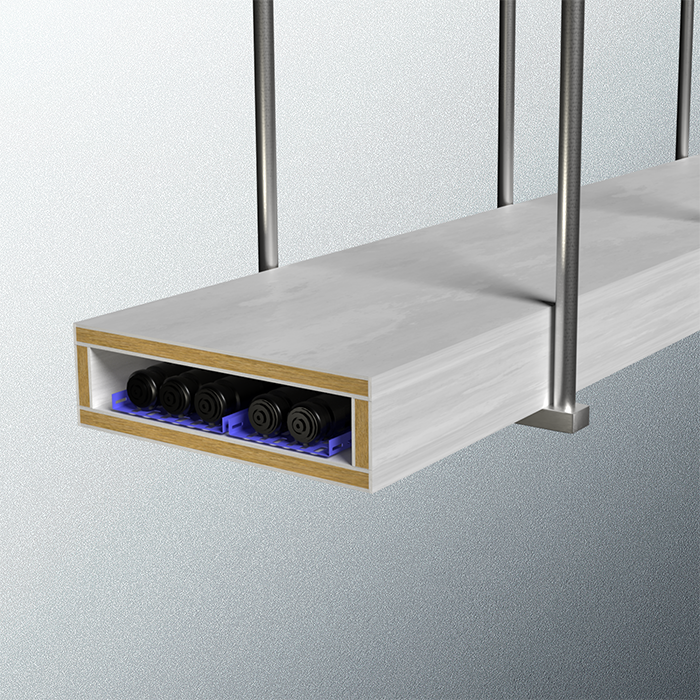

- Огнестойкие кабельные короба ОгнеВент-К крепятся к несущим конструкциям (потолку) при помощи шпилек и монтажных пластин (несущий профиль), сопоставимых по длине с шириной и высотой короба. Перед монтажом кабельных коробов к несущим конструкциям прикрепляют шпильки и монтажные пластины. На монтажные пластины укладывают днище короба, затем к днищу при помощи саморезов прикрепляют боковины.

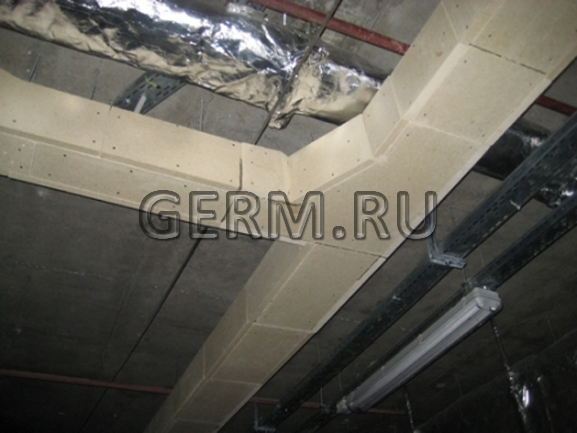

- Секции коробов соединяют между собой соединительными пластинами (стыковочная полоса) из плит Огнелит при помощи саморезов.
- Все стыки кабельного короба промазываются огнезащитным составом ПВК–2002.
- В соответствии с проектной документацией в подготовленные короба прокладывается кабель. Если в коробе должно быть проложено два или более кабелей, расстояние между ними не должно быть менее 50 мм.
- Короба с проложенными кабелями закрываются крышками, которые необходимо закрепить при помощи саморезов.
- Для вентиляции кабельной трассы на расстоянии не менее 20 м должны быть установлены вентиляционные решетки в верхней крышке или боковых стенках кабельного короба. Площадь вентиляционных отверстий в решетке должна составлять не менее 90 см².
- В случае прохода кабельных коробов через преграды (стенки и т.д.) промежуток между стенами и коробами заделываются песчано-цементным раствором.
