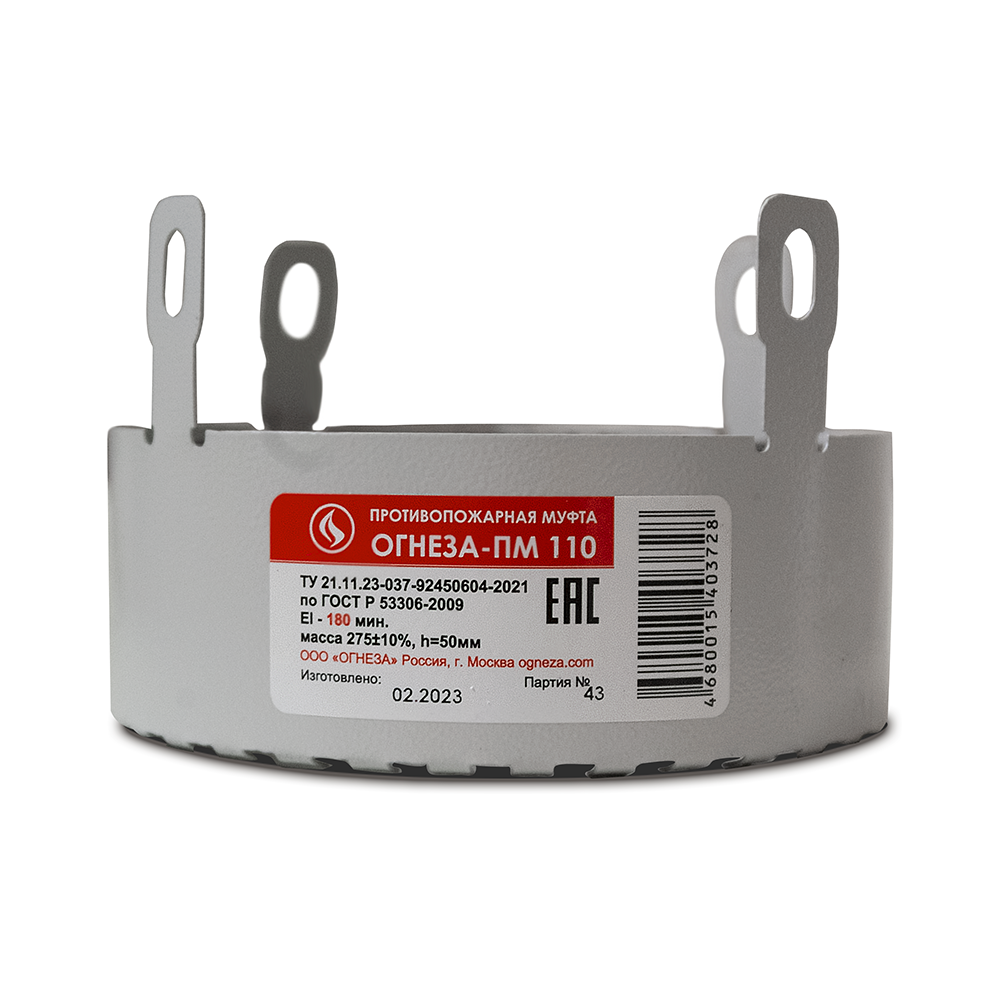

ОГНЕЗА Муфта противопожарная ОГНЕЗА-ПМ 110

Муфта противопожарная ОГНЕЗА-ПМ 110 ОГНЕЗА

Описание
ОГНЕЗА Муфта противопожарная ОГНЕЗА-ПМ 110 — огнезащитная противопожарная конструкция, с пределом огнестойкости не менее EI 180, предназначенная для предотвращения распространения огня в узлах пересечения ограждающих строительных конструкций трубопроводными системами из полимерных материалов, с любой пространственной прокладкой (вертикальной, горизонтальной, диагональной).
Муфта состоит из двух частей, а именно: 1-я часть - металлический разъемный корпус, окрашенный полимерной порошковой краской с приварным замком-стяжкой (тип «лягушка») или замком-стяжкой «ЛАЙТ» (2 загибающихся металлических лепестка) и крепежными проушинами. 2-я часть – вкладыш в виде ленты из негорючего терморасширяющегося резиноподобного материала «ОГНЕЗА-ТРМ», установленный внутри муфты.
Муфта (симметричная) для сквозных проходов – состоит из удлиненного металлического разъемного корпуса с замком–стяжкой «ЛАЙТ» (3 загибающихся металлических лепестка) и двумя терморасширяющимися вкладышами «ОГНЕЗА-ТРМ» расположенными внутри, по краям муфты
Противопожарная муфта ОГНЕЗА-ПМ применяется на всех объектах строительства для огнезащиты узлов пересечения ограждающих конструкций с горючими полимерными трубами (PP,PE,PVC) канализации, отопления, холодного и горячего водоснабжения. Предел огнестойкости противопожарной манжеты – 240 минут.

Способы установки

• Противопожарная муфта (противопожарная манжета) ОГНЕЗА ПМ устанавливается в местах прохода труб из поливинилхлорида, полиэтилена, полипропилена сквозь перегородки и межэтажные перекрытия. Благодаря разъемному корпусу и надежному замку-защелке наша муфта легко монтируется и демонтируется.
• В случае возникновения пожара, под действием высоких температур, муфта срабатывает и перекрывает отверстие в перекрытии (стене) с нормированной степенью огнестойкости до EI-240, резко уменьшая вероятность распространения пожара на соседнее помещение. Муфта работоспособна при монтаже на вертикальные и горизонтальные трубопроводы.

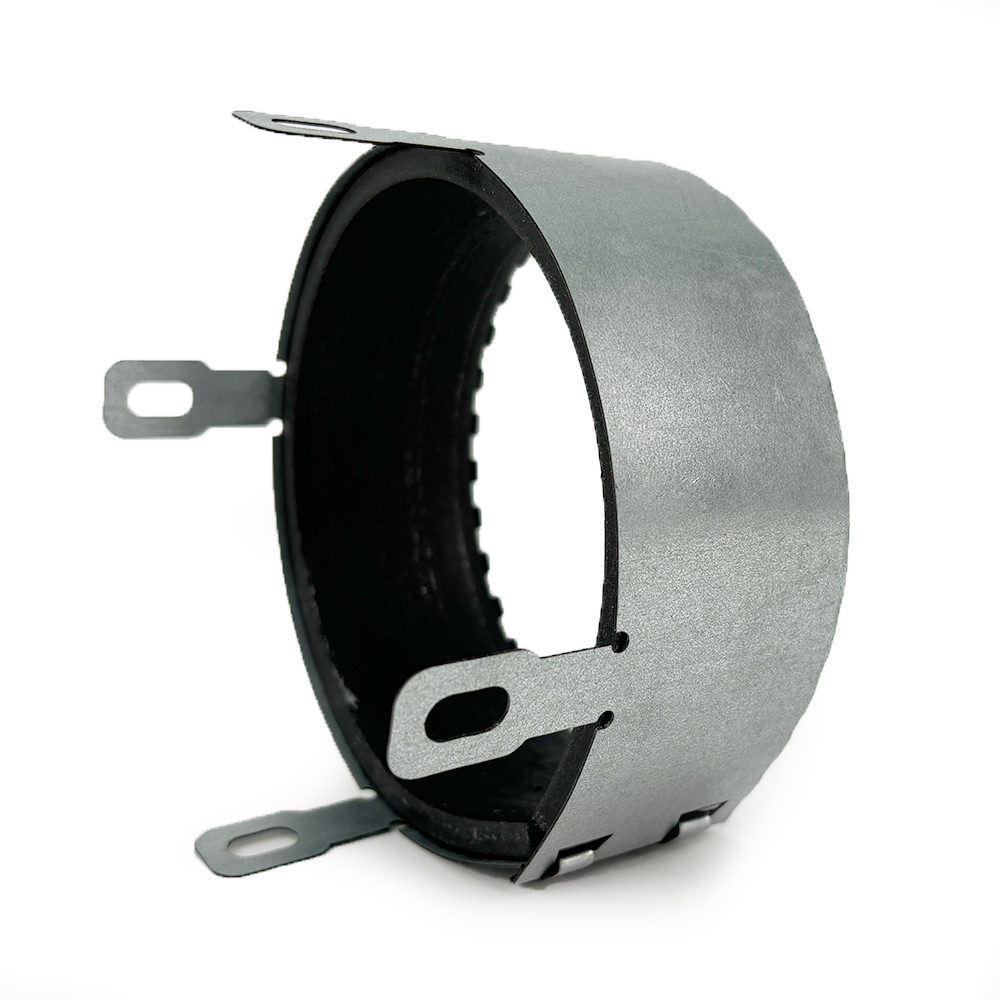

Корпус муфты

Корпус (металлическая манжета) изготавливается из холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосферостойкой краской.

Замковое соединение корпуса снабжено надежным замком-защелкой российского производства из гальванированной стали и дополнительно покрыто краской в цвет муфты, что гарантирует долговечность его службы.

Загнутые внутрь зубчики основания манжета не только удерживают огнезащитный вкладыш внутри корпуса, но и при пожаре обеспечивают его направленное расширение, способствуя более быстрому закрытию отверстия.

Проушины крепления с отверстием легко отгибаются и имеют длину 35 мм для удобного монтажа. Под заказ изготавливаются муфты с удлиненными лепестками крепления (70 мм и более) для труб, прокладываемых в металлических гильзах, применяемых в монолитном строительстве.

Огнезащитный вкладыш

Огнезащитный терморасширяющийся ленточный вкладыш – основной рабочий компонент противопожарной муфты. Изготавливается из терморасширяющегося материала ОГНЕЗА-ТРМ (собственная разработка) на основе каучука и графита. Вкладыш пластичен, без запаха, нетоксичен, нейтрален к воде, обеспечивает огнестойкость изделия в соответствии с «Техническим регламентом о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123-ФЗ). Сохраняет свои свойства в течение 30 лет.

Характеристики

Корпус: окрашен полимерной порошковой краской

Вкладыш: лента терморасширяющаяся резиноподобная с вкраплениями графита

Температура начала реакции терморасширения: свыше +150С

Предел огнестойкости EI-180 мин
